Описание

маркер

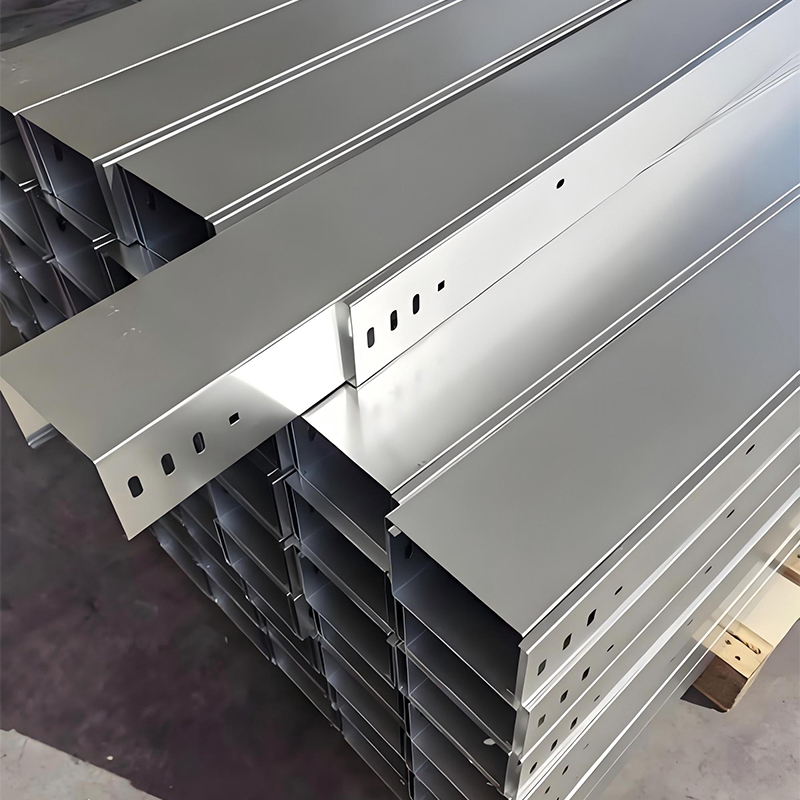

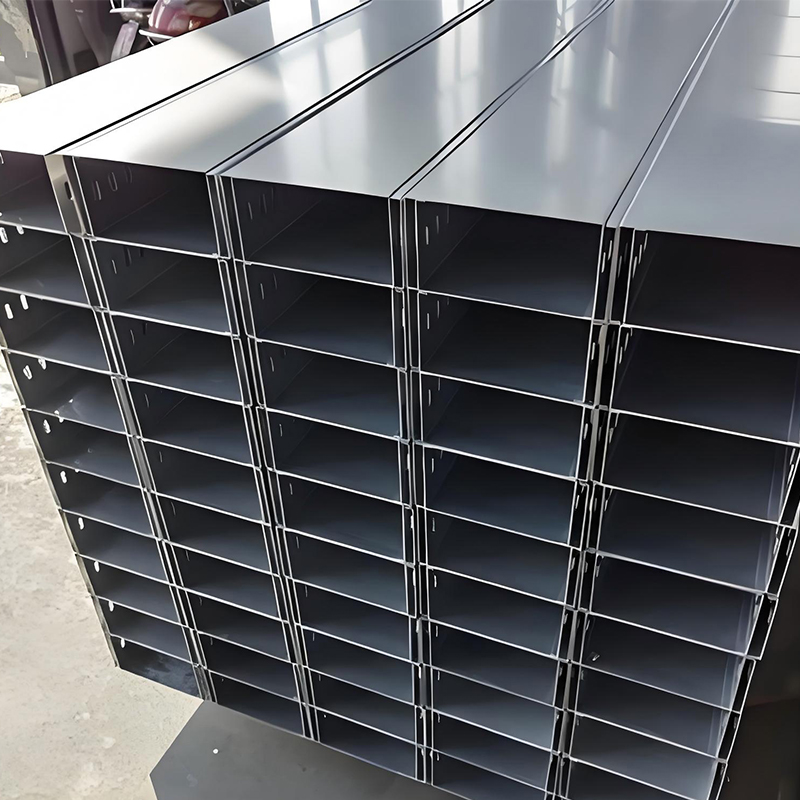

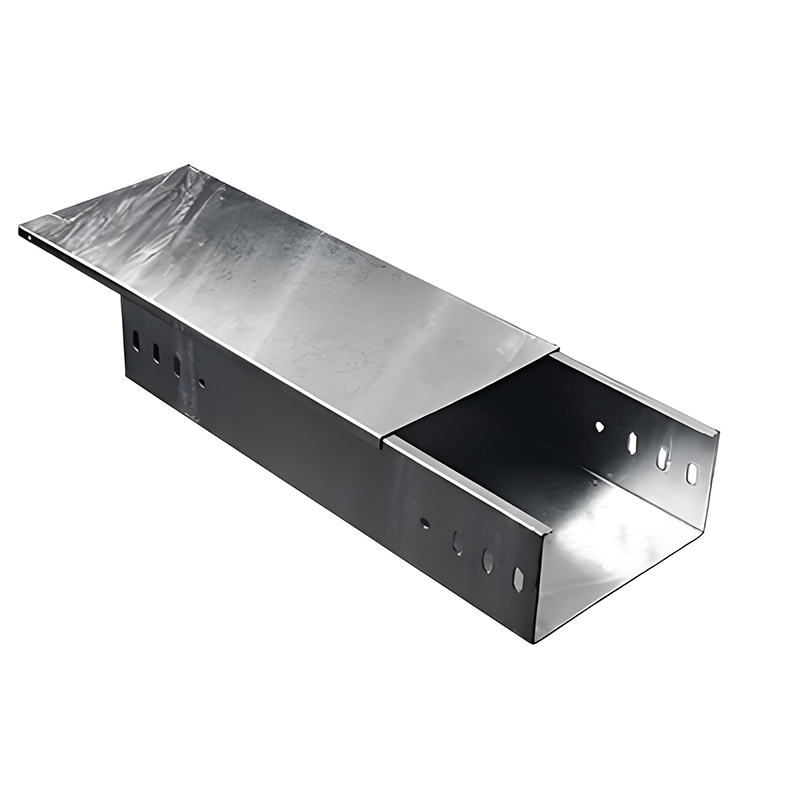

● Кабельный лоток желобчатого типа: полностью закрытое устройство для прокладки кабелей, изготовленное из цельного стального листа, обладающее жесткой конструкцией, которая надежно поддерживает кабели. В основном используется для защиты контрольных кабелей в высокочувствительных системах от помех и коррозии. Напоминая «металлический ящик», он полностью закрывает кабели, резко контрастируя с «лестничной» конструкцией кабельных лотков лестничного типа. Подходит для сценариев, требующих высокой степени экранирования и защиты.

● Особенности продукта

(1) Высокая защитная способность: Благодаря четырехстороннему корпусу, эффективно предотвращает попадание пыли, воды и внешних механических повреждений, а также защищает от электромагнитных помех;

(2) Коррозионная стойкость: В сильно коррозионных средах (таких как химические заводы и очистные сооружения) можно выбрать нержавеющую сталь, алюминиевый сплав или композитные эпоксидные смолы в качестве антикоррозионных и огнестойких материалов, что дополнительно изолирует коррозионные газы и жидкости благодаря закрытой конструкции.

● Условия применения

Благодаря своим защитным свойствам, кабельные лотки желобчатого типа широко используются в нефтехимической, горнодобывающей и металлургической промышленности, энергетике, центрах обработки данных, биомедицине, пищевой промышленности, железнодорожном транспорте, коммунальных тоннелях и в сфере «зеленого» строительства. Они могут адаптироваться к различным условиям окружающей среды, таким как зоны с агрессивными химическими веществами, вибрации в шахтах, фармацевтические цеха с высокой степенью чистоты, аквакультура с высокой влажностью, высокогорные условия с низкими температурами и влажные тоннели. Они обеспечивают хорошую защиту от помех для контрольных кабелей и защиту кабелей в сильно агрессивных средах.

● Требования к монтажу

1. Прокладка кабельных лотков желобчатого типа должна быть короткой и прямой, и по возможности следует прокладывать их вдоль стен, колонн или балок.
2. В зависимости от прокладки кабельных лотков желобчатого типа следует проконсультироваться со специалистами в области гражданского строительства и строительной инженерии относительно расположения и нагрузок предварительно заделанных стальных пластин для проемов в стенах, проемов в полу и подвесных конструкций. Также необходима координация с инженерами-технологами, сантехниками и специалистами в области энергетики.
3. Для скрытых металлических кабельных лотков, установленных в земле, на этапе проектирования необходима тесная координация со специалистами в области гражданского строительства для рационального определения маршрута и выбора оборудования с учетом различных типов конструкций и планировок зданий. 4. Кабели разного напряжения и назначения не должны прокладываться в одном слое кабельного лотка.
5. Минимальное расстояние между кабельными лотками желобчатого типа и кабелепроводами должно соответствовать нормативным требованиям.
6. Необходимо соблюдать расстояние между кабелями структурированной кабельной системы и расположенным рядом электрооборудованием, таким как двигатели и силовые трансформаторы, которые могут создавать сильные электромагнитные помехи.
7. Расстояние между кабелями структурированной кабельной системы, оптическими кабелями и кабелепроводами, проложенными по стенам и другим кабелепроводам, должно соответствовать нормативным требованиям.
8. При горизонтальной прокладке кабельных лотков желобчатого типа оптимальный пролет для опоры следует выбирать в соответствии с кривой нагрузки, обычно от 1,5 до 3,0 метров. При вертикальной прокладке кабельных лотков участок ниже 1,8 метра должен быть защищен металлическим кожухом, за исключением случаев прокладки в электромонтажных помещениях.
